Hydraulischer Abgleich einfach gemacht

Mehr Effizienz mit TA Scope, TA Nano, STAD und STAF von IMI

Hydraulischer Abgleich muss nicht kompliziert sein. Mit der richtigen Kombination aus STAD, Eclipse, TA-Nano und TA-Scope wird aus Druck ein kontrollierter Durchfluss – für mehr Komfort, geringeren Energieverbrauch und eine schnelle, präzise Inbetriebnahme.

Hydraulischer Abgleich: statisch vs. dynamisch – wo liegt der Unterschied?

Beim hydraulischen Abgleich wird häufig zwischen statischem und dynamischem Abgleich unterschieden:

  • Statischer Abgleich
    Hier werden Ventile einmalig eingestellt, um den gewünschten Durchfluss unter definierten Bedingungen zu erreichen.
  • Dynamischer Abgleich
    Systeme reagieren automatisch auf Druckschwankungen und passen den Durchfluss kontinuierlich an.

Beide Ansätze haben eines gemeinsam: Ziel ist immer, den richtigen Durchfluss zur richtigen Zeit am richtigen Ort sicherzustellen.

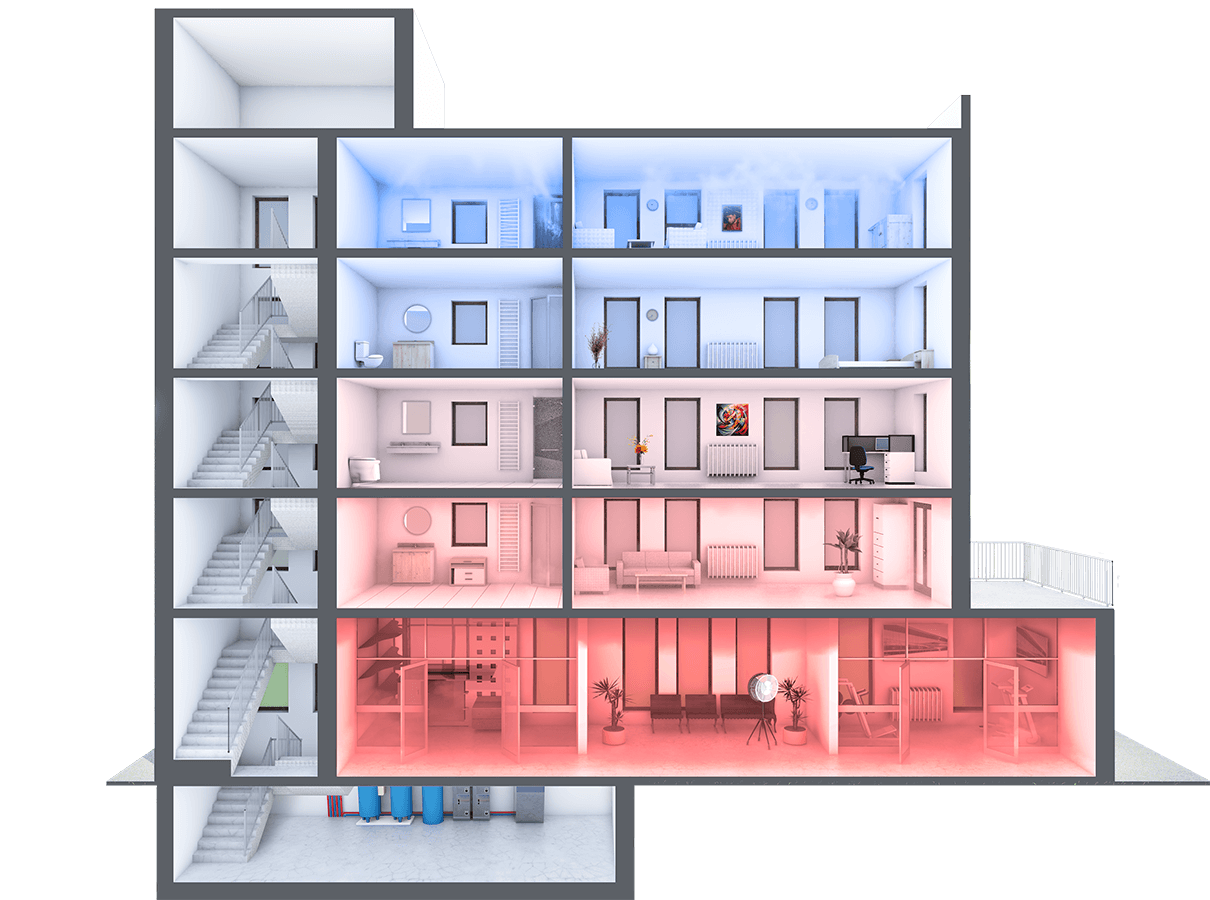

Gebäudeschnitt zeigt ungleichmässige Wärmeverteilung ohne hydraulischen Abgleich: pumpennahe Räume überversorgt (rot), entfernte Räume unterversorgt (blau)

Die Rolle der Pumpe: Druck ist nicht gleich Verteilung

Ein entscheidender Punkt wird oft unterschätzt:
Eine Pumpe liefert nur Druck – nicht die richtige Verteilung des Durchflusses.

Ohne geeignete Komponenten verteilt sich das Wasser nicht gleichmässig:

  • Räume in Pumpennähe werden überversorgt
  • entfernte Räume bleiben unterversorgt
  • Temperaturunterschiede entstehen

Und genau hier liegt die Herausforderung:

Um in jeder Situation (Winter, Sommer, variable Nutzung, wechselnde Lasten) die richtige Temperatur sicherzustellen, braucht es ein perfekt abgestimmtes System.

Die Lösung: Zusammenspiel der richtigen Komponenten

Ein effizienter hydraulischer Abgleich erfordert mehr als nur ein Ventil.
Er entsteht durch das Zusammenspiel von:

  • STAD → präzise statische Einregulierung
  • Eclipse & TA‑Nano → automatische Durchflussregelung
  • TA‑Scope → Messung, Kontrolle und Optimierung

Erst diese Kombination macht den Unterschied.

Die Herausforderung in HLK-Systemen

Hydraulischer Abgleich gilt oft als komplex – mit bekannten Folgen:

  • Ungleichmässige Wärmeverteilung
  • Hoher Energieverbrauch
  • Aufwendige Inbetriebnahme und Fehlersuche

Der Grund:
Ohne präzise Kontrolle erhält nicht jede Komponente die benötigte Wassermenge.

1. Präzise Einstellung – STAD

STAD ist das Referenzventil für den statischen hydraulischen Abgleich.

  • Präzise Einstellung über ein gut ablesbares Handrad
  • Integrierte Messpunkte für einfache Kontrolle
  • Robuste AMETAL®‑Legierung für lange Lebensdauer

Ermöglicht eine zuverlässige und reproduzierbare Einregulierung

Mehr über STAD erfahren

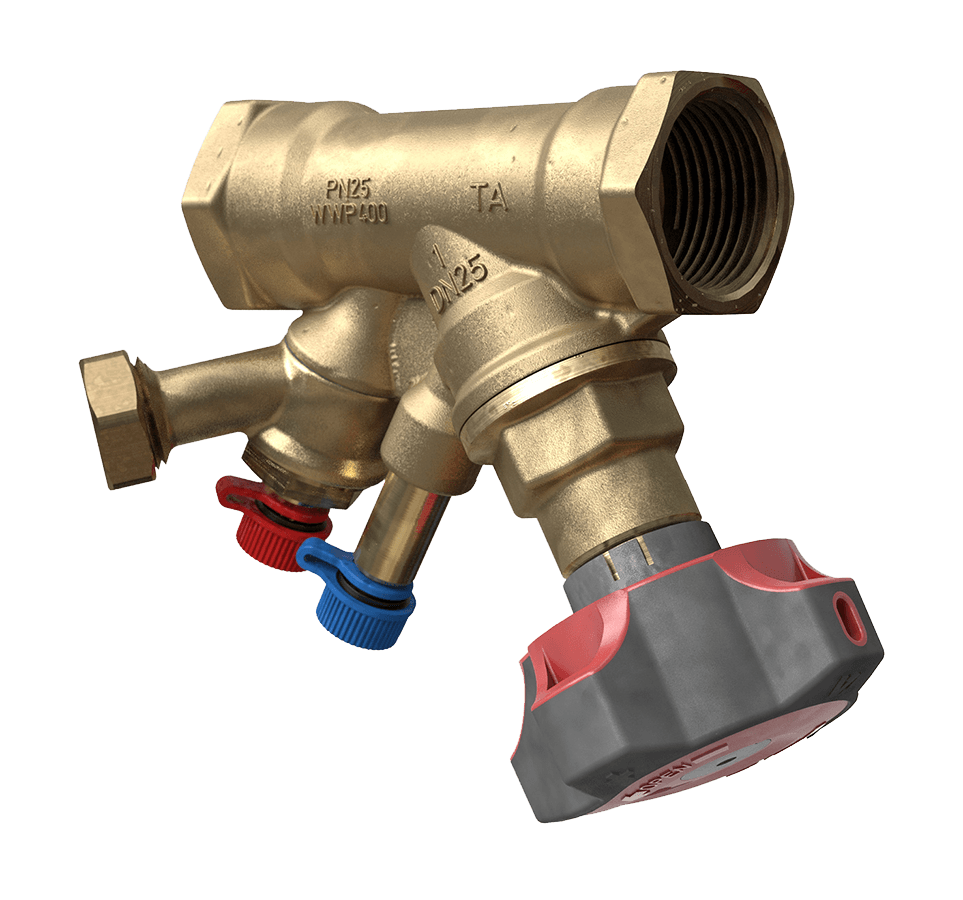

STAD Einregulierventil von IMI mit rotem Handrad und integrierten Messpunkten für den statischen hydraulischen Abgleich

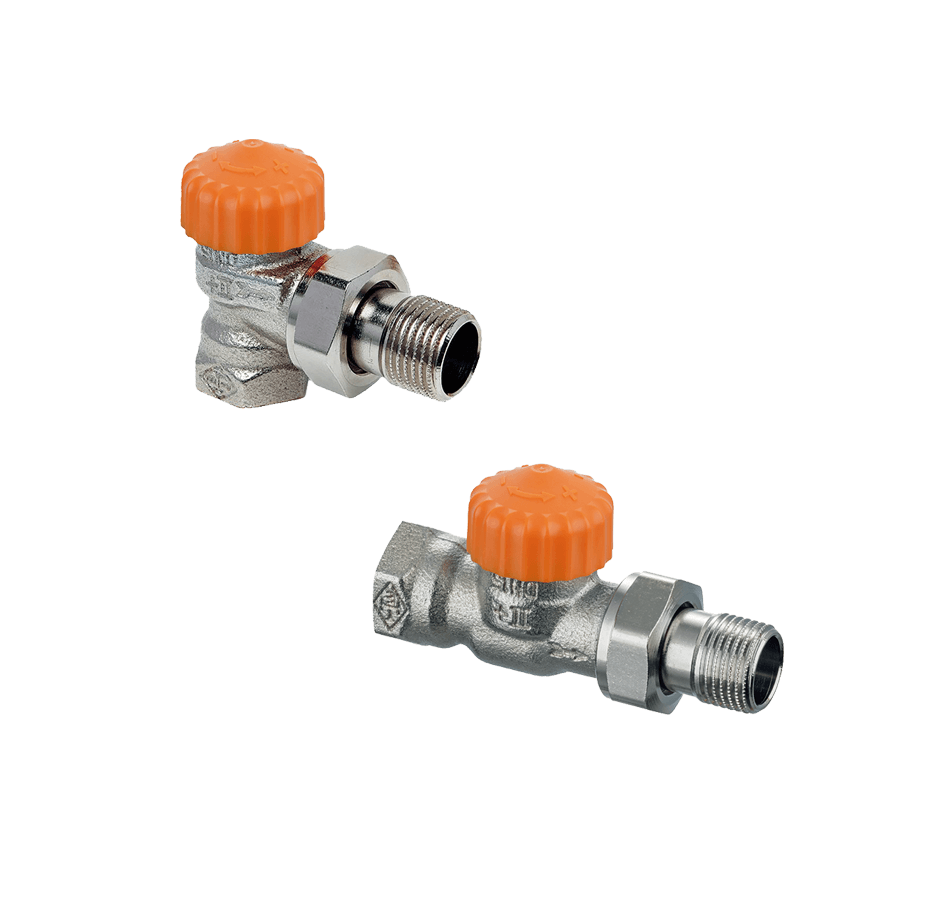

Eclipse Durchflussregelventile von IMI in Eck- und Geradeausausführung mit orangem Handrad zur automatischen Durchflussbegrenzung in HLK-Systemen

2. Automatische Regelung – Eclipse und TA Nano



Eclipse (AFC-Technologie)

  • Automatische Begrenzung des Durchflusses
  • Schutz vor Überversorgung
  • Konstante Leistung unabhängig von Druckschwankungen
Mehr über Eclipse erfahren

TA Nano

  • Druckunabhängige Regelung (PICV)
  • Stabiler Durchfluss auch bei variablen Bedingungen
  • Optimale Regelqualität im gesamten System

Ergebnis:

  • Weniger Nachjustierung
  • Konstanter Komfort
  • Höhere Energieeffizienz
Mehr über TA-Scope erfahren

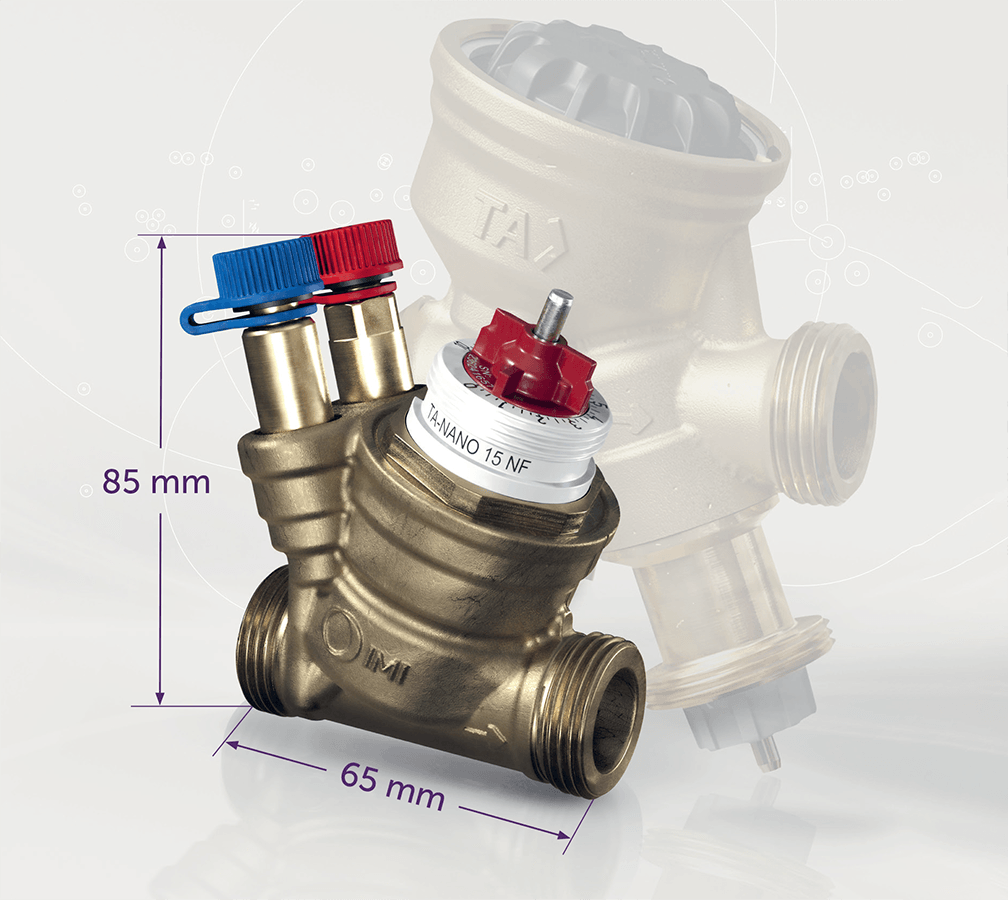

TA-Nano Druckunabhängiges Regelventil von IMI mit Messanschlüssen, Massangaben 85 mm Höhe und 65 mm Breite

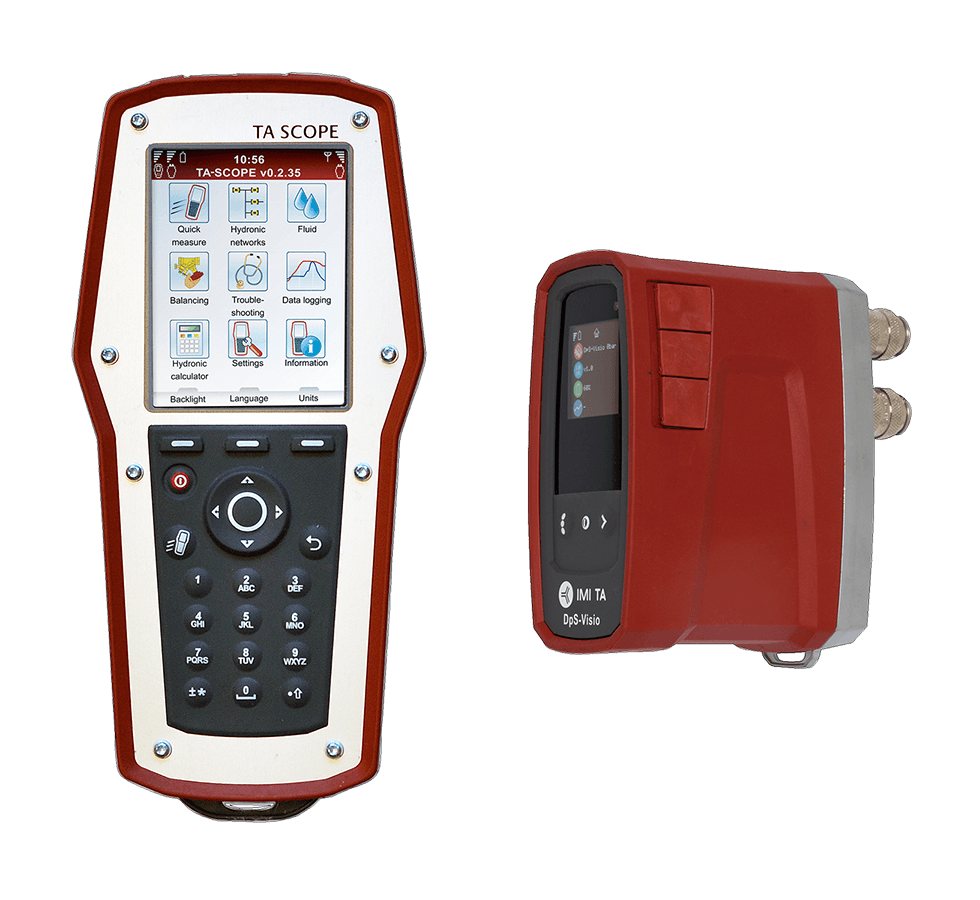

TA Scope Messgerät von IMI mit Farbdisplay und DpS-Visio Druckmesssensor für den hydraulischen Abgleich

3. Messen und optimieren – TA Scope

TA Scope macht den entscheidenden Unterschied bei Inbetriebnahme und Betrieb.

  • Messung von Δp, Durchfluss, Temperatur und Leistung
  • Geführte Schritt-für-Schritt-Einregulierung
  • Schnelle Diagnose von Problemen im Betrieb

Vorteile für Installateure:

  • Weniger Zeitaufwand vor Ort
  • Klarheit statt Vermutungen
  • Dokumentierte und nachvollziehbare Ergebnisse

Ergebnis: Schneller, einfacher und präziser hydraulischer Abgleich

Mehr über TA-Scope erfahren

4. Kontrolle in grossen Systemen – STAF

Für grössere Anlagen ergänzt STAF das System:

  • Präzise Einregulierung in grossen Netzen
  • Hohe Messgenauigkeit
  • Perfekt für komplexe Projekte

Ideal für Nicht-Wohngebäude und grosse Installationen.

Mehr über STAF erfahren

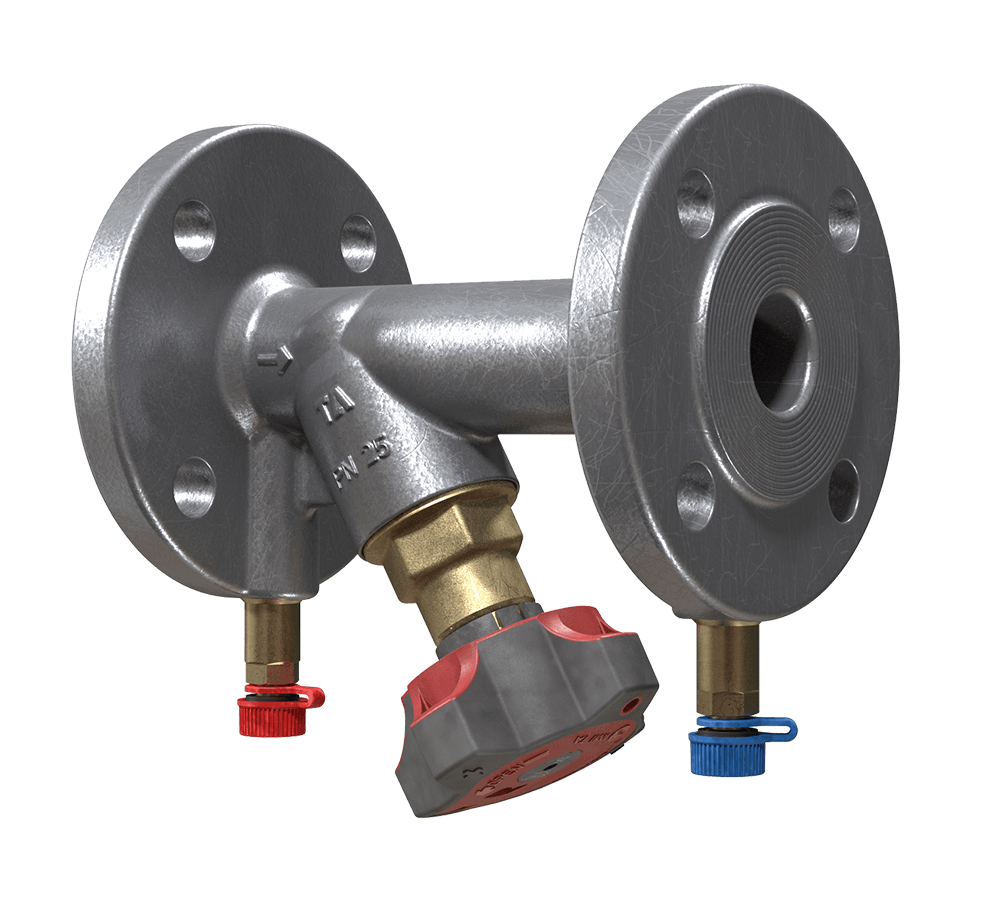

STAF Flanschventil von IMI mit rotem Handrad für die präzise Einregulierung in grossen HLK-Systemen

So entsteht ein effizienter Abgleich

Das Ergebnis: Ein klar strukturierter, effizienter Prozess statt Trial and Error.

Mehr Effizienz, weniger Aufwand

Der Zeparo Cyclone Max basiert auf mehreren technischen Prinzipien, die seine hohe Effizienz gewährleisten:

Ein optimal abgeglichenes System bietet:

  • Gleichmässige Temperaturen im gesamten Gebäude
  • Reduzierte Energiekosten
  • Niedrigere Pumpenleistung
  • Weniger Verschleiss


Und vor allem:

  • Schnellere Inbetriebnahme
  • Weniger Nacharbeit
  • Reproduzierbare Ergebnisse

Fazit: Vom komplexen Prozess zum kontrollierten System

Hydraulischer Abgleich ist kein einmaliger Schritt – sondern ein Systemansatz.

Mit der richtigen Kombination aus:

  • STAD (Präzision)
  • Eclipse & TA‑Nano (Stabilität)
  • TA‑Scope (Transparenz)

wird aus einem komplexen Thema ein kontrollierter, effizienter und wirtschaftlicher Prozess.

Bereit für mehr?

Das Factbook von IMI zur hydraulischen Energieeffizienz zeigt, wie sich Best Practices im hydraulischen Abgleich erfolgreich auf reale Projekte übertragen lassen – jetzt herunterladen und mehr erfahren.

Leitfaden herunterladen

Warum Sie auf IMI vertrauen können

IMI steht seit Jahrzehnten für Innovation, Präzision und Verlässlichkeit im hydraulischen Abgleich. Mit über 125 Jahren Erfahrung und mehr als 100’000 realisierten Projekten weltweit verfügt das Unternehmen über ein einzigartiges Know-how in der HLK-Branche. Die Lösungen werden gezielt an die spezifischen Bedingungen jedes Systems angepasst, um maximale Effizienz und Leistung sicherzustellen.

Darüber hinaus verfügt IMI über eine lange Tradition in der Messtechnik: Seit den 1960er Jahren entwickelt das Unternehmen Messanschlüsse und Instrumente, die heute als Industriestandard gelten. Als Erfinder des ersten statischen Einregulierungsventils hat IMI den hydraulischen Abgleich massgeblich geprägt und treibt seine Weiterentwicklung bis heute kontinuierlich voran.

Mit IMI entscheiden Sie sich für Erfahrung, Innovation und einen Partner, der HLK-Systeme ganzheitlich versteht.

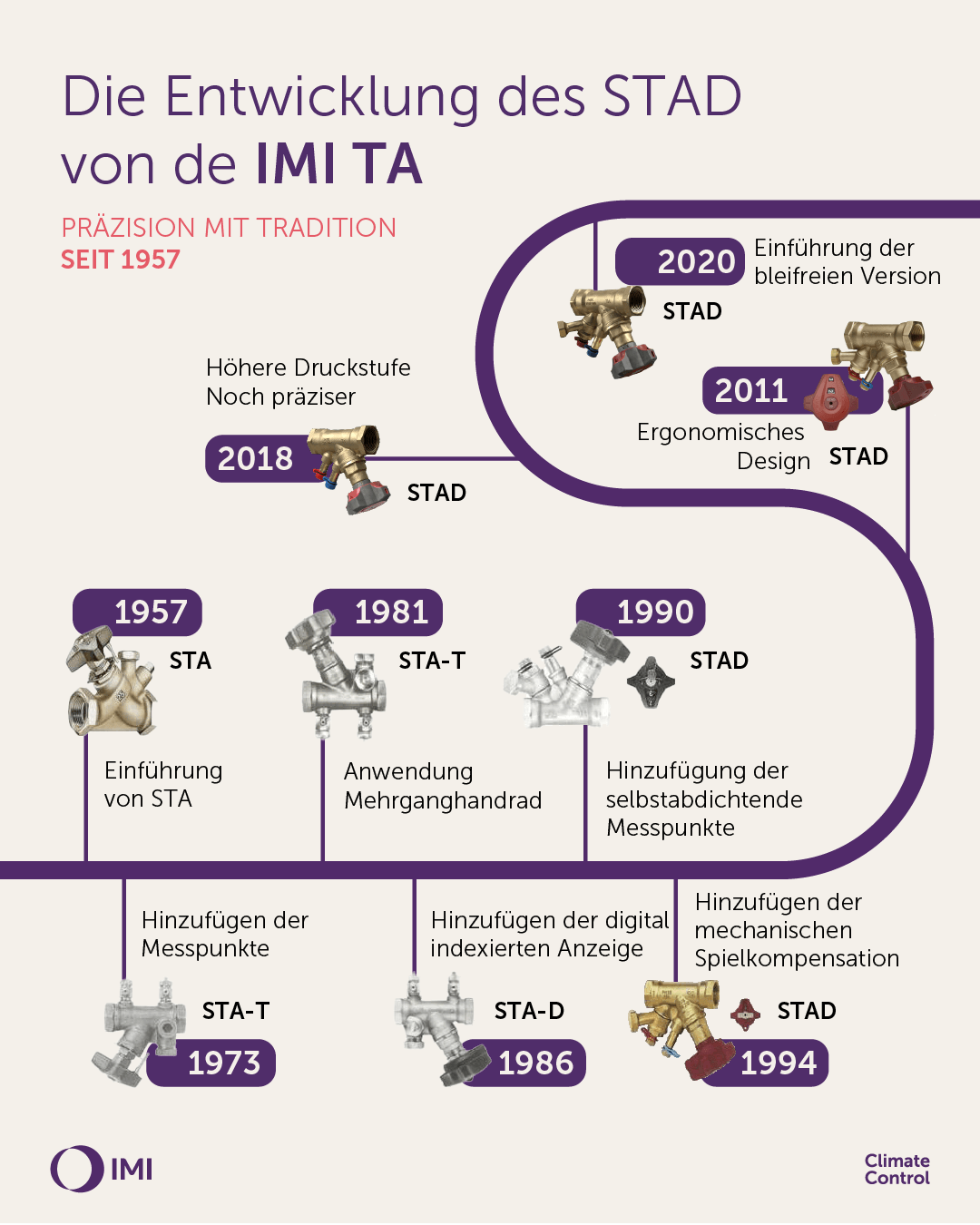

Zeitstrahl-Infografik zur Entwicklung des STAD-Ventils von IMI TA von 1957 bis 2020, von der Einführung des STA bis zur bleifreien Version
