IMI Zeparo Cyclone Max & Zeparo Aero

Die Verbündeten Ihres HLK-Systems

Die zentrale Frage für HLK-Systeme: Wie lassen sich die Hauptkomponenten eines HLK-Systems vor Luft und Verunreinigungen schützen und gleichzeitig die Energieeffizienz optimieren?

Zahlreiche Lösungen sind auf dem Markt verfügbar, doch nur wenige meistern diese Herausforderung, ohne einen hohen Wartungsaufwand zu erfordern. Mangelnde Wartung führt jedoch häufig zu schwerwiegenden und kostenintensiven Folgen.

Siebe erfassen Partikel, verstopfen jedoch schnell, was den Differenzdruck und die Pumpkosten erhöht – selbst bei regelmässiger Wartung.

Bypass-Filter und herkömmliche Separatoren behandeln nur einen Teil des Volumenstroms, sodass Verunreinigungen weiterhin im System zirkulieren und Ablagerungen, Leistungsverluste sowie das Risiko von Schäden an zentralen Komponenten verursachen.

Das Ergebnis: Regelmässige Anlagenstillstände sind erforderlich, um Pumpen, Wärmetauscher und Wärmeerzeuger zu reinigen oder auszutauschen, während Luft im Wasser den thermischen Wirkungsgrad reduziert und die Korrosion verstärkt.

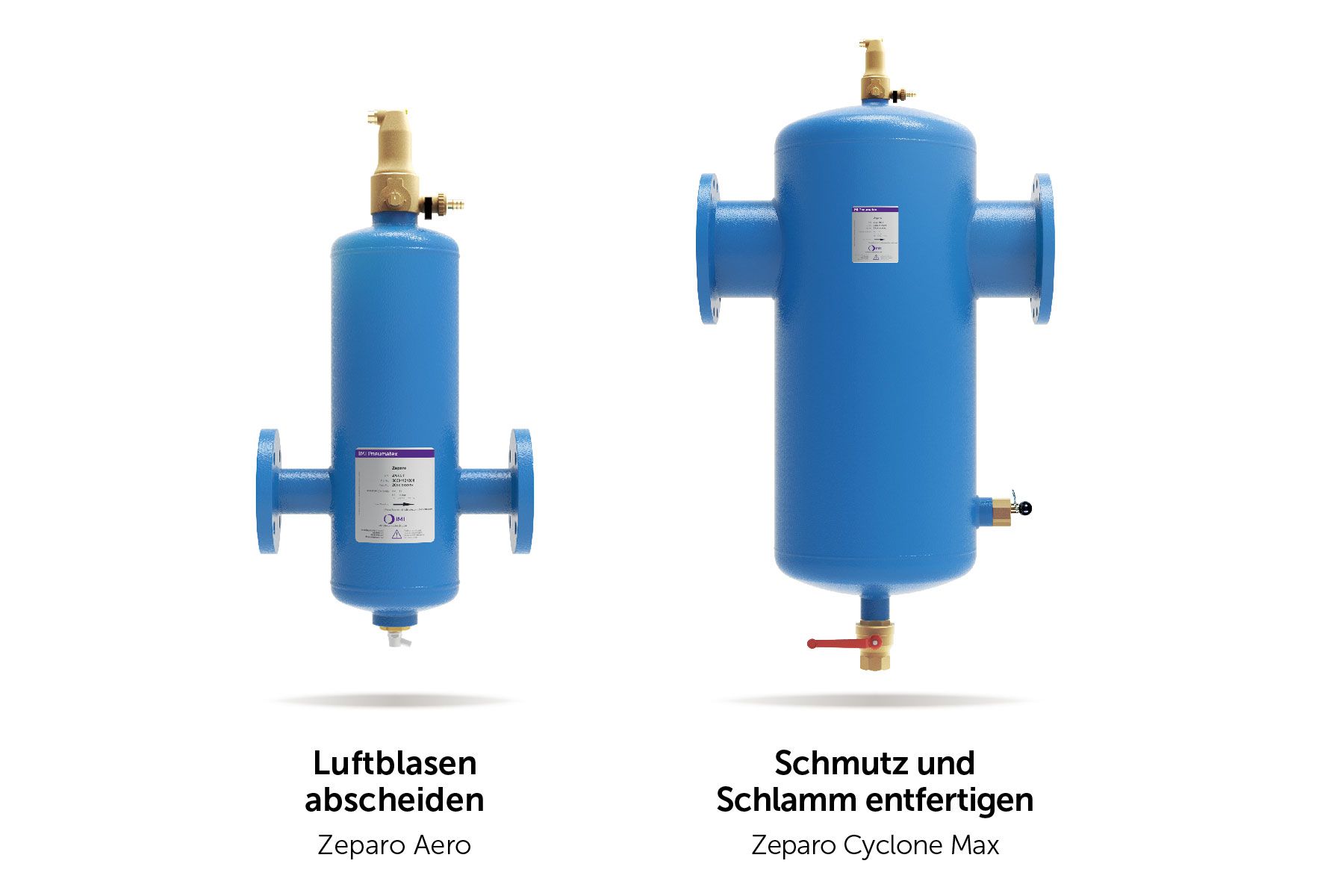

Zwei blaue IMI Zeparo Separatoren nebeneinander: links der Zeparo Aero zur Luftblasenabscheidung, rechts der Zeparo Cyclone Max zur Schmutz- und Schlammabscheidung in Heizungsanlagen.

Zeparo Cyclone Max & Zeparo Aero: eine effizientere Lösung

Der Zeparo Cyclone Max und der Zeparo Aero von IMI Pneumatex schützen HLK-Systeme, indem sie Schmutz und Mikro-Luftblasen entfernen, die Energieeffizienz steigern, den Wartungsaufwand reduzieren und die Lebensdauer der Anlagen verlängern. Sie eignen sich für verschiedenste Anwendungen, vom Mehrfamilienwohnungsbau bis zum Zweckbau.

Der Zeparo Cyclone Max ist auf die Abscheidung von Schmutz und Magnetit spezialisiert, während der Zeparo Aero gezielt Mikro-Luftblasen aus dem System entfernt.

Komplettes Handbuch Luft & Schmutz

Dank seiner fortschrittlichen Zyklontechnologie entfernt der Zeparo Cyclone Max bis zu 95 % der Verunreinigungen. Dies optimiert die Energieeffizienz, reduziert den Wartungsbedarf und verlängert die Lebensdauer der Anlagen. Geeignet für alle hydraulischen Konfigurationen – vertikal oder horizontal installiert – ist er mit den meisten bestehenden HLK-Systemen kompatibel und bietet eine zuverlässige, nachhaltige Lösung zur umfassenden Systemoptimierung.

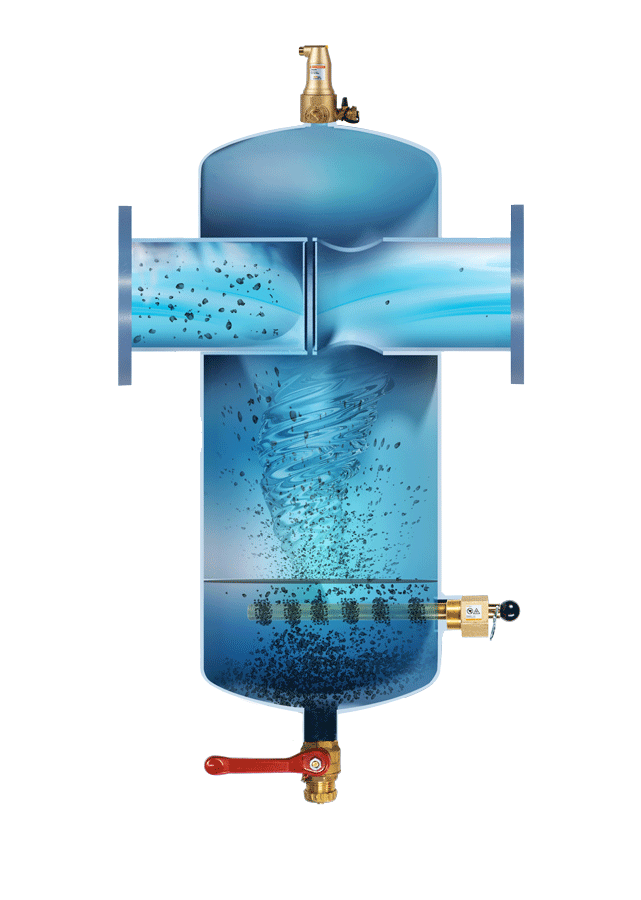

Technische Schnittdarstellung des IMI Zeparo Cyclone Max: Das Wasser tritt mit Schmutzpartikeln ein, wird durch Zentrifugalkraft in einen Wirbel versetzt, die Partikel sinken ab und sammeln sich am Bo

Vorteile:



  • Optimierung der Energieeffizienz: 3 % bis 7 % Einsparung beim Primärenergieverbrauch ab dem dritten Betriebsjahr.
  • Fortschrittliche Abscheidetechnologie: Entfernt bis zu 95 % von Schmutz und Magnetit in einem einzigen Durchgang dank überlegener Zyklontechnologie
  • Hohe Installationsflexibilität: Kompatibel mit allen Rohrdimensionen und Durchflussgeschwindigkeiten, vertikale oder horizontale Installation möglich, kombinierbar mit weiteren Separatoren
  • Hochwertige Komponenten: Effiziente Abscheidung selbst kleinster Magnetitpartikel (bis zu 5 μm) dank leistungsstarkem Magnetstab
  • Vereinfachte Wartung: Leicht zu reinigende Systeme, die den Wartungsaufwand reduzieren und das HLK-Management optimieren



Zyklonprinzip

Der Zeparo Cyclone Max basiert auf mehreren technischen Prinzipien, die seine hohe Effizienz gewährleisten:

  • Zentrifugalkraft: Der Zyklon erzeugt eine Rotation im Inneren des Zeparo, wodurch auf jede Schmutzpartikel eine Kraft wirkt. Die Kombination aus Gravitations- und Zentrifugalkraft ermöglicht eine effektive Abscheidung aller Schmutzpartikel.
  • Im Vergleich zur relativ schwachen Gravitationskraft ist die Zentrifugalkraft – abhängig von der Strömungsgeschwindigkeit im Separator – deutlich höher.
  • Der Dichteunterschied zwischen Wasser und Schmutzpartikeln (höhere Dichte) drückt diese an die Aussenwand des Zeparo.
  • Abwärtsströmung: Die im Zeparo erzeugte Abwärtsbewegung führt die Schmutzpartikel zum Boden, wo sie in der Sammelkammer gespeichert werden, bis sie bei einer manuellen Spülung entfernt werden.
  • Zusätzlich erhöht die magnetische Einheit ZCXM die Abscheidung von Magnetit deutlich.
