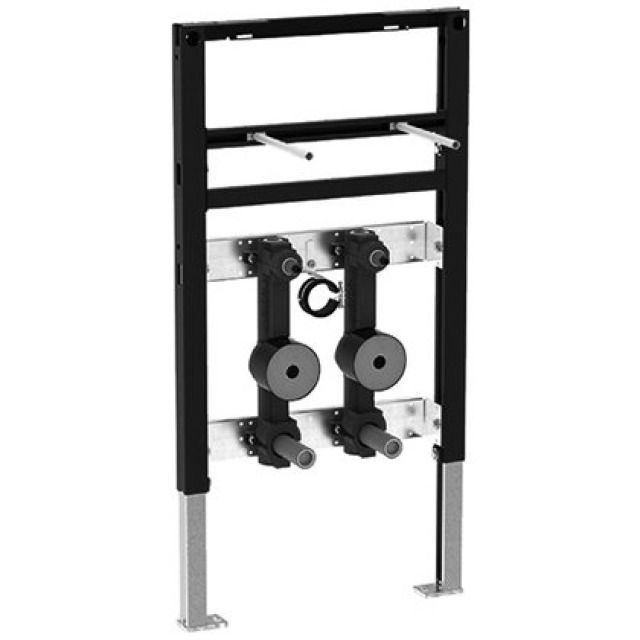

DUOFIX-ELEMENT FUER WASCHTISCH
111.573 JRG UP-VENTIL 2 WZ
TYP 98/82

Verwendungszwecke
• Für Trockenbau
• Zum Einbau in teil- oder raumhohe Vorwandinstallationen
• Zum Einbau in raumhohe Installationswände
• Zum Einbau in teil- oder raumhohe Geberit Duofix Systemwände
• Zur Montage von Waschtischen
• Für Standarmaturen
• Für Fussbodenaufbauten 0–20 cm
• Zum Einbau von zwei Messkapseln mit Gewinde KOAX G 2“
Eigenschaften
• Selbsttragender Rahmen pulverbeschichtet
• Rahmen mit Bohrlöchern ø 9 mm für Befestigung im Holzständerbau
• Fussstützen verzinkt
• Fussstützen verstellbar 0–20 cm
• Fussstützen mit Rutschhemmung
• Fussplatten drehbar
• Fussplattentiefe passend zum Einbau in U-Profile UW 50 und UW 75
  und Geberit Duofix Systemschienen
• Befestigungsabstand Waschtisch 5–38 cm
• Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt
• Traverse Armatur höhen- und tiefenverstellbar
• Wasserzählerstrecken schalldämmend eingebaut
• Mit zwei Messkapseln KOAX G 2“ bestückbar
• Mit Wasserzählerstrecke aus Rotguss, Rp 3/4“
• Mit Anschluss-T-Stück G 1/2“
• Mit Absperrventil R 3/4“
• Oberteil austauschbar
• Dämmung aus EPP
• Schutzstopfen für einmalige Druckprüfung mit Kaltwasser bis maximal 15 bar / 1500 kPa
Lieferumfang
• 2 Betätigungsrosetten
• Farbmarkierungen (rot, blau)
• 2 Gewindestangen M10
• Befestigungsmaterial
