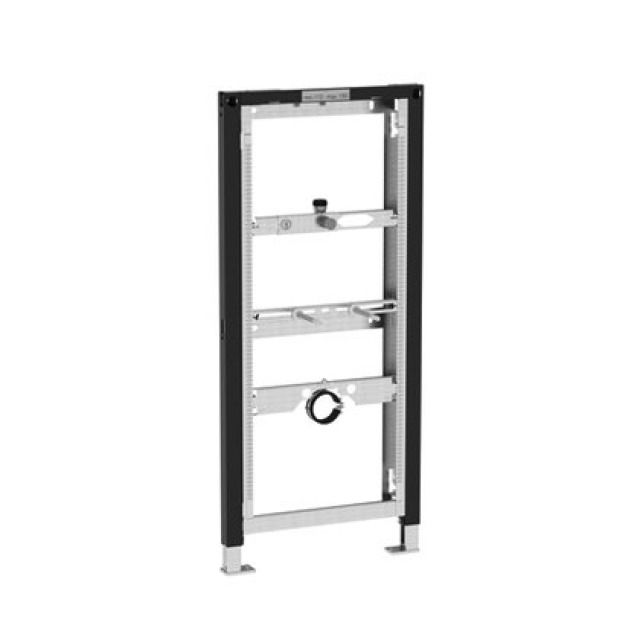

DUOFIX-URINAL-ELEMENT UNIV.
111.628 TYP 112/130
INTEGRIERTE URINALSTEUREUNG

Uso previsto
• Per la costruzione leggera in cartongesso
• Per il montaggio in installazioni applicate davanti alla parete ad altezza parziale o locale
• Per il montaggio in pareti d‘installazione ad altezza locale
• Per l‘installazione in pareti di sistema ad altezza parziale o locale Geberit Duofix
• Per il montaggio di orinatoi con comando di risciacquo integrato
• Per orinatoi Geberit Preda
• Per orinatoi Geberit Selva
• Per rubinetti esterni a pressione
• Per altezze della pavimentazione 0–20 cm
Proprietà
• Telaio autoportante verniciato a polvere
• Telaio con fori ø 9 mm per il fissaggio in strutture con montanti in legno
• Supporti a terra zincati
• Supporti a terra regolabili 0–20 cm
• Supporti a terra con resistenza allo scivolamento
• Piastre di base girevoli
• Profondità della piastra di base adatta all‘installazione in profili a
  U per UW 50 e UW 75 e binari del sistema Geberit Duofix

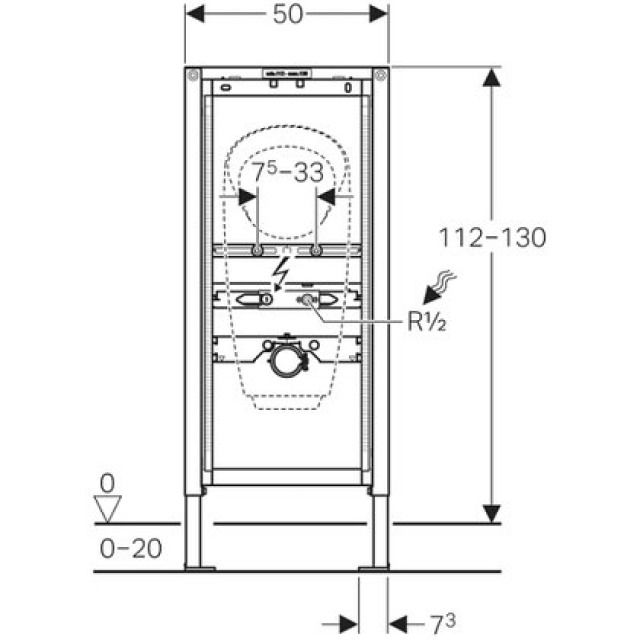

• Altezza dell‘elemento adattabile all‘orinatoio, 112–130 cm
• Posizioni di allacciamento regolate per orinatoio Geberit Preda
• Fissaggio per scarico a pavimento Rp 1/2“ regolabile in altezza e lateralmente
• Fissaggio per curva d‘allacciamento regolabile in altezza e isolato contro il rumore
• Fissaggi dell‘orinatoio M8, regolabili in larghezza e in altezza
• Traverse di fissaggio con marcatura al centro, regolabile senza attrezzi
• Marcature delle posizioni di allacciamento per orinatoio Geberit Preda e Selva
• Disco contro l‘umidità autocollante, rivestimento adatto alla piastrellatura
• Adattatore Geberit MeplaFix premontato
• È possibile il fissaggio supplementare per orinatoio con accessori
Materiale in dotazione
• Allacciamento idrico R 1/2“
• Disco di guarnizione
• 2 astine filettate M8
• Materiale di fissaggio
