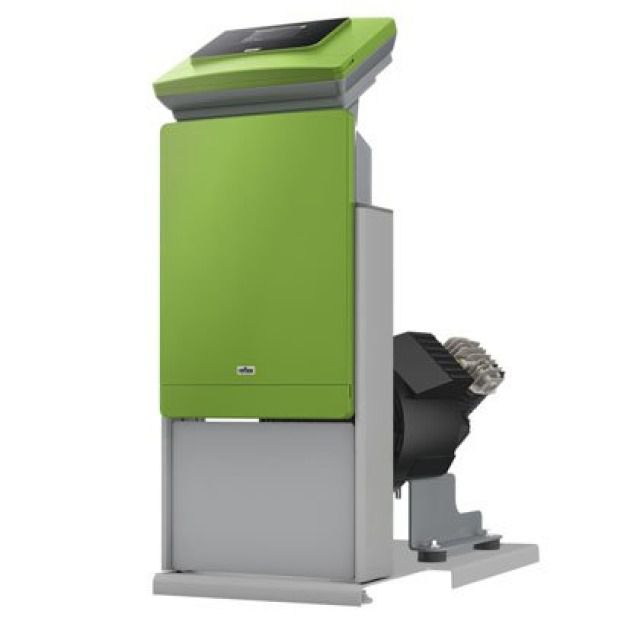

REFLEXOMAT STEUEREINHEIT BASIC
RS 400/1 T MAX.6BAR
MAX. BETRIEBSTEMPERATUR 70°
72dB(A) IP54 2.40kW 400V/50Hz
H/B/T 921/565/670MM 62KG

Modulo pneumatico e di controllo per la stazione di mantenimento della pressione controllata dal compressore Reflexomat per il mantenimento della pressione e per il controllo dell'acqua di reintegro nei circuiti chiusi di riscaldamento e raffreddamento. Costruito secondo la norma DIN EN 12828 e i requisiti della norma VDI 4708 con marchio CE.
Unità funzionale composta da parte pneumatica e unità di controllo e manovra Control Basic. Entrambi sono ergonomici e di facile manutenzione, integrati in un sistema modulare di telai a pavimento realizzato con profili di precisione in alluminio anodizzato EV 1 e con marcatura CE. Nella parte pneumatica, la pressione viene mantenuta per mezzo di un compressore d'aria compressa in combinazione con un'elettrovalvola ad aria compressa come dispositivo di troppopieno.
Una valvola di sicurezza serve a proteggere la pressione del vaso base RG o del vaso secondario RF da collegare. La pressione del sistema viene misurata da un sensore elettronico. Nella parte pneumatica, la pressione viene mantenuta per mezzo di un compressore d'aria compressa in combinazione con un'elettrovalvola ad aria compressa come dispositivo di troppopieno. La pressione del sistema viene misurata da un sensore elettronico. Parte pneumatica composta da:
- Compressore d'aria compressa
- Elettrovalvola a solenoide dell'aria con componenti collaudati
- Valvola di sicurezza collaudata per la protezione dalla pressione del vaso d'espansione a membrana
- sensore di pressione elettronico
- interconnettori appropriati
L'unità di controllo Control Basic è integrata in un robusto alloggiamento in plastica, nel quale sono alloggiati sia l'elettronica di potenza e di comunicazione che il pannello di comando con tastiera a membrana resistente allo sporco. Control Basic è un sistema di controllo a microprocessore completamente automatico e liberamente parametrizzabile con orologio in tempo reale, memoria differenziale degli errori e dei parametri, display a due righe con testo in chiaro per la pressione del sistema, livello di riempimento del serbatoio e tutti i relativi messaggi di funzionamento e di errore, visualizzazione a LED delle modalità operative e messaggio di errore generale. Elettronica di comunicazione composta da:
- Interfaccia RS 485 come interfaccia dati o per il collegamento di componenti di comunicazione opzionali.
- uscita a potenziale zero per l'inoltro del segnale collettivo
- ingresso digitale per l'elaborazione del segnale di un contatore d'acqua a contatto
- Uscita 230V per il collegamento di stazioni di reintegro/di degasaggio in funzione del livello
Unità di controllo completamente assemblata e cablata pronta per il collegamento secondo le norme VDE, cavo di collegamento alla rete elettrica e spina di rete.
Funzionalità del mantenimento della pressione entro i limiti +/- 0,1 bar compreso il monitoraggio del compressore. Riempimento controllato, interruzione automatica e messaggio di errore in caso di superamento del tempo di funzionamento e/o del numero di cicli. Valutazione di un contatore dell'acqua a contatto, compreso il monitoraggio opzionale della capacità degli scambiatori di ioni nella linea di reintegro. Documentazione e controllo dell'intero sistema in relazione ai suddetti parametri.
Costruito secondo la norma DIN EN 12828 e i requisiti della norma VDI 4708 con marchio CE.
Unità di controllo: opposta
Temperatura massima di esercizio ammessa: 70 °C
Max. Livello di pressione sonora: 72 dB (A)
Grado di protezione: IP 54
