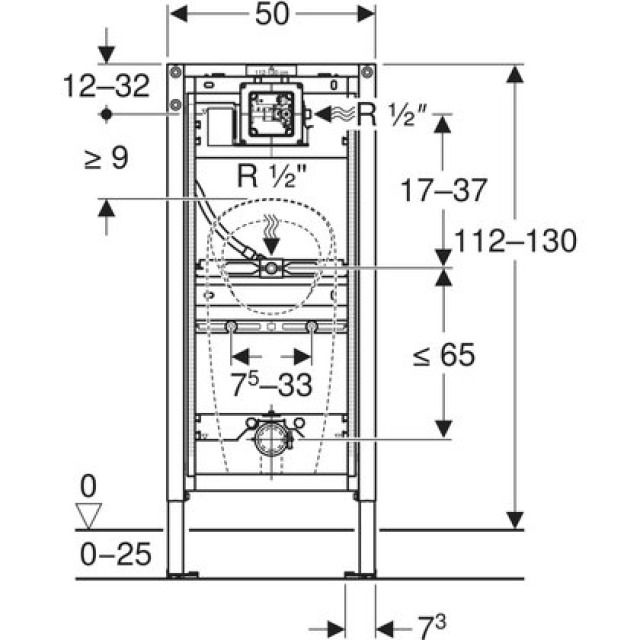

Elemento per orinatoio Geberit Duofix
112-130 cm, universale
per testa spartiacqua irrigatore

DESTINAZIONI D'USO
• Per pareti a montanti in metallo e in legno
• Per pareti di sistema Geberit Duofix
• Per l’installazione in pareti applicate ad altezza parziale o locale
• Per l’installazione in pareti di separazione ad altezza locale
• Per altezze della pavimentazione 0–25 cm
• Per il montaggio di orinatoi
• Per gli orinatoi Preda
• Per gli orinatoi Selva
• Per orinatoi Tamina
• Per orinatoi Narva
• Per l'installazione i comandi dispositivo di risciacquo per orinatoio Geberit

PROPRIETÀ
• Serie 2025
• Telaio staticamente autoportante, protetto dalla corrosione con verniciatura a polvere
• Con piastra estraibile per fissaggio laterale sopra l'elemento su profili in metallo o legno o su montanti ad altezza locale Geberit Duofix
• Posizione di fissaggio alternativa per gli ancoraggi a parete
• Le piastre di base possono essere montate nel binario del sistema Geberit Duofix senza attrezzi e senza componenti aggiuntivi
• Piastre di base orientabili, adatte per l'installazione nei profili a U UW 50 e UW 75
• Supporti a terra zincati e protetti dalla corrosione, antiscivolo
• Altezza dell'elemento adattabile all'orinatoio, 112–130 cm
• Posizioni dell’allacciamento per orinatoio Preda
• Scatola ad incasso universale per comandi di risciacquo Geberit per orinatoio
• Morsetto per l'allacciamento elettrico nella scatola ad incasso
• Allacciamento idrico a destra sulla scatola ad incasso
• Rubinetto d'arresto con vite d'arresto; premontato
• Con tubo fodera vuoto per il risciacquo del tubo
• Protezione cantiere dell'apertura d'accesso 10.5 x 10.5 cm accorciabile senza attrezzi
• Tubo di risciacquo pieghevole
• Tubo di risciacquo con guida per impedire acqua stagnante
• Fissaggio per scarico a pavimento Rp 1/2" regolabile in altezza e lateralmente
• Fissaggio per curva di allacciamento regolabile in altezza e isolato contro il rumore
• Fissaggi dell'orinatoio M8, regolabili in larghezza e in altezza
• Traverse di fissaggio con marcatura al centro, regolabile senza attrezzi
• Contrassegni delle posizioni dell’allacciamento per gli orinatoi Preda e Selva
• È possibile il fissaggio supplementare per orinatoio con accessori

DATI TECNICI
Pressione di esercizio 1–8 bar
Pressione di prova acqua max 16 bar
Pressione di prova aria/gas inerte max 3 bar
Temperatura dell'acqua max 30 °C
Portata a 1 bar senza riduttore di flusso 0.3 l/s
Portata a 1 bar con riduttore di flusso 0.18 l/s
Materiale Acciaio

MATERIALE IN DOTAZIONE
• Allacciamento idrico R 1/2"
• Protezione cantiere con coperchio
• Materiale di fissaggio

DA ORDINARE SEPARATAMENTE
• Sifone per orinatoio
• Curva di allacciamento
