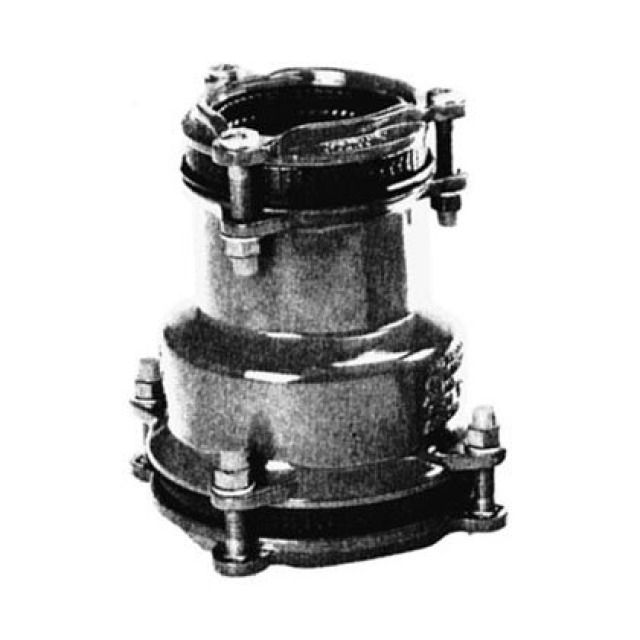

MULTI/JOINT, 3107 Plus Giunto ridotto con inserti antisfilamento, Uni/Fiksers

Modello:
• Adatto per tutti i tipi di materiale
• Idoneo per acqua e gas
• Corpo e anelli di serraggio in ghisa sferoidale GGG45 secondoEN-GJS-450-10
• RESICOAT® polvere epossidica, secondo standard GSKe EN 14901
• Guarnizione in NBR secondo EN 682 (-5°C +50°C)
• Disassamento fino a 8° per lato
• Placche metalliche Uni/Fikser in acciao inox A4 (AISI 316)
• Bulloni, dadi e rondelle in acciaio inox A2 (AISI 304) o A4 (AISI 316)
• Per le versioni antisfilamento, per i tubi in plastica, è obbligatorio l'utilizzo della boccola di
rinforzo (v.accessori), verificare le nostre informazioni tecniche
• Tappo di protezione incluso

Produttore GF

Filtro (9)

Trovato: 9

Cifra:

Smistamento:

Voce n

Voce n

Produttore

DN

d

mm

b

mm

D1

mm

D2

mm

a

mm

PN gas

bar

PN acqua

bar

122900709405220

DN 80 x 65 d 95 mm b 186 mm D1 84 - 105 mm D2 63 - 90 mm a 242 - 268 mm PN gas 8 bar PN acqua 16 bar

Articolo n122900Numero articolo del produttore709405220

Lordo CHF

122901709405224

DN 100 x 80 d 110 mm b 236 mm D1 104 - 132 mm D2 84 - 105 mm a 232 - 265 mm PN gas 8 bar PN acqua 16 bar

Articolo n122901Numero articolo del produttore709405224

Lordo CHF

144262709405232

DN 125 x 100 d 120 mm b 264 mm D1 132 - 155 mm D2 104 - 132 mm a 238 - 275 mm PN gas 8 bar PN acqua 16 bar

Articolo n144262Numero articolo del produttore709405232

Lordo CHF

144263709405236

DN 150 x 100 d 120 mm b 304 mm D1 154 - 192 mm D2 104 - 132 mm a 276 - 323 mm PN gas 8 bar PN acqua 16 bar

Articolo n144263Numero articolo del produttore709405236

Lordo CHF

122904709405238

DN 150 x 125 d 120 mm b 304 mm D1 154 - 192 mm D2 132 - 155 mm a 276 - 322 mm PN gas 8 bar PN acqua 16 bar

Articolo n122904Numero articolo del produttore709405238

Lordo CHF

165214709405248

DN 150 x 200 d 120 mm b 354 mm D1 154 - 192 mm D2 154 - 192 mm a 265 - 321 mm PN gas 8 bar PN acqua 16 bar

Articolo n165214Numero articolo del produttore709405248

Lordo CHF

165215709405278

DN 200 x 225 d 145 mm b 386 mm D1 192 - 232 mm D2 192 - 232 mm a 340 - 398 mm PN gas 8 bar PN acqua 16 bar

Articolo n165215Numero articolo del produttore709405278

Lordo CHF

165216709405282

DN 225 x 250 d 170 mm b 432 mm D1 230 - 268 mm D2 230 - 268 mm a 385 - 424 mm PN gas 8 bar PN acqua 16 bar

Articolo n165216Numero articolo del produttore709405282

Lordo CHF

165217709405286

DN 250 x 300 d 170 mm b 490 mm D1 267 - 310 mm D2 267 - 310 mm a 356 - 426 mm PN gas 8 bar PN acqua 16 bar

Articolo n165217Numero articolo del produttore709405286

Lordo CHF
