Brida di transizione vonRoll FIX

Connessione di tubi e raccordi, fusioni / materiali diversi. Giacca a briglia in acciaio inox. Il manicotto di tenuta viene utilizzato per compensare le differenze di diametro esterno del tubo. Assorbe o isola eventuali urti e/o vibrazioni. A metà altezza è presente un anello di arresto di 4 mm di spessore. Ciò significa che non è necessario marcare la profondità di inserimento su entrambe le estremità del tubo. L'anello di arresto serve anche per l'isolamento acustico e impedisce la trasmissione del rumore strutturale.

Connessione di tubi e raccordi, fusioni / materiali diversi.

Involucro della briglia in acciaio inossidabile.

Colata su PE con anello di supporto

Campo di applicazione fino a 80°C

Produttore Von Roll

Filtro (11)

Trovato: 11

Cifra:

Smistamento:

Voce n

Voce n

Produttore

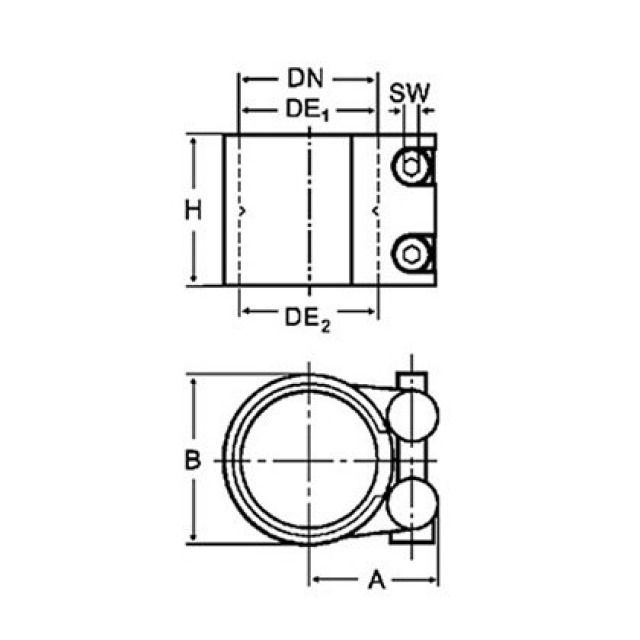

DN

H

mm

A

mm

B

mm

DE1

mm

DE2

mm

SW

mm

DN 50 H 45 mm A 37 mm B 66 mm DE1 58 mm DE2 56 mm SW 5 mm

Articolo n172879

Lordo CHF

DN 50 H 45 mm A 37 mm B 66 mm DE1 58 mm DE2 50 mm SW 5 mm

Articolo n172880

Lordo CHF

DN 60 H 55 mm A 52 mm B 78 mm DE1 68 mm DE2 63 mm SW 5 mm

Articolo n137674

Lordo CHF

DN 60 H 55 mm A 52 mm B 78 mm DE1 68 mm DE2 56 mm SW 5 mm

Articolo n137675

Lordo CHF

DN 90 H 65 mm A 62 mm B 65 mm DE1 89 mm DE2 90 mm SW 5 mm

Articolo n137676

Lordo CHF

DN 90 H 65 mm A 60 mm B 65 mm DE1 89 mm DE2 75 mm SW 5 mm

Articolo n137677

Lordo CHF

DN 100 H 65 mm A 75 mm B 120 mm DE1 110/108 mm DE2 110 mm SW 6 mm

Articolo n137678

Lordo CHF

DN 125 H 90 mm A 88 mm B 145 mm DE1 135 mm DE2 125 mm SW 6 mm

Articolo n137679

Lordo CHF

DN 150 H 90 mm A 104 mm B 175 mm DE1 160 mm DE2 160 mm SW 6 mm

Articolo n172881

Lordo CHF

DN 200 H 90 mm A 130 mm B 225 mm DE1 210 mm DE2 200 mm SW 6 mm

Articolo n207442

Lordo CHF

DN 70 H 65 mm A 56 mm B 88 mm DE1 78/76.1 mm DE2 75 mm SW 5 mm

Articolo n172891

Lordo CHF
