Brida di transizione vonRoll FIX

Connessione di tubi e raccordi, fusioni / materiali diversi. Giacca a briglia in acciaio inox. Il manicotto di tenuta viene utilizzato per compensare le differenze di diametro esterno del tubo. Assorbe o isola eventuali urti e/o vibrazioni. A metà altezza è presente un anello di arresto di 4 mm di spessore. Ciò significa che non è necessario marcare la profondità di inserimento su entrambe le estremità del tubo. L'anello di arresto serve anche per l'isolamento acustico e impedisce la trasmissione del rumore strutturale.

Connessione di tubi e raccordi, fusioni / materiali diversi.

Involucro della briglia in acciaio inossidabile.

Colata su acciaio senza anello di supporto.

Campo di applicazione fino a 80°C

Produttore Von Roll

Filtro (5)

Trovato: 5

Cifra:

Smistamento:

Voce n

Voce n

Produttore

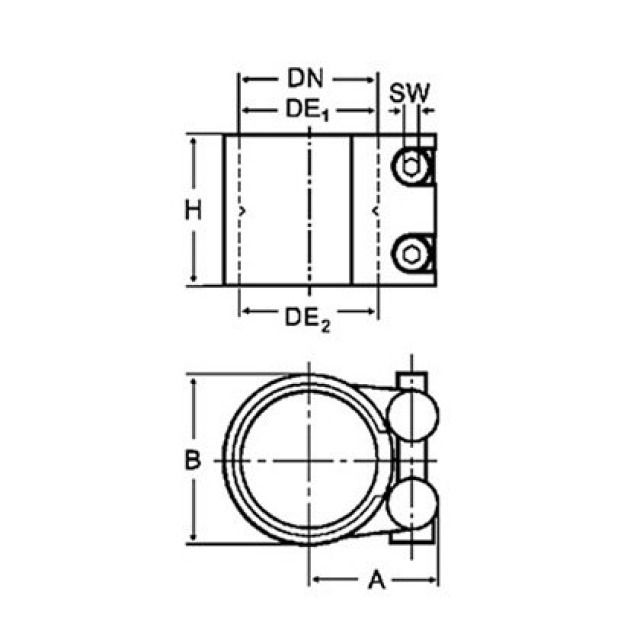

DN

H

mm

A

mm

B

mm

DE1

mm

DE2

mm

SW

mm

DN 60 H 55 mm A 52 mm B 78 mm DE1 68 mm DE2 64 mm SW 5 mm

Articolo n172882

Lordo CHF

DN 90 H 65 mm A 62 mm B 100 mm DE1 89 mm DE2 83 mm SW 5 mm

Articolo n172883

Lordo CHF

DN 100 H 65 mm A 75 mm B 120 mm DE1 110 mm DE2 106 mm SW 6 mm

Articolo n137681

Lordo CHF

DN 125 H 90 mm A 88 mm B 145 mm DE1 135 mm DE2 131 mm SW 6 mm

Articolo n172884

Lordo CHF

DN 150 H 90 mm A 104 mm B 175 mm DE1 160 mm DE2 152 mm SW 6 mm

Articolo n172885

Lordo CHF
